Stelzlager 10,5-17,0cm

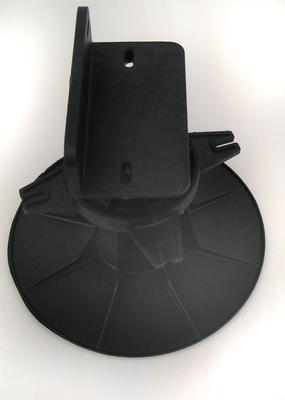

PlanoForm-Stelzlager: Verstellbereich: 10,5 - 17,0 cm

Dieses Kunststoff-Stelzlager bieten wir Ihnen in 4 verschiedenen Größen an. Das besondere sind die zusätzlichen Gewindehülsen, die einfach auf das Lager aufgesetzt werden: so kann Ihre Holzterrasse noch höher gelegt werden. Beachten sie bitte, dass aufgrund mangelnder Stabilität es nicht empfohlen wird, gleichzeitig mehrere Gewindehülsen aufzusetzen.

Eigenschaften:

• bis 800 kg belastbar
• ca. 4 Stelzlager pro m² nötig
• max. 1 Hülse als Erhöhung einsetzbar
• Material: PP (Polyethylen/Polypropylen)
• erweiterbar mit kleiner Hülse auf: 13 - 19,5 cm
• erweiterbar mit großer Hülse auf: 17 - 13,5 cm
• Ausgleich starker Höhenunterschiede des Untergrundes

Weitere Größen in unserem Sortiment:

• PlanoForm-Stelzlager mit dem Verstellbereich: 4 - 5,0 cm
• PlanoForm-Stelzlager mit dem Verstellbereich: 5,5 - 7,5 cm
• PlanoForm-Stelzlager mit dem Verstellbereich: 7,5 - 17,5 cm

Stelzlager für Ihre Holzterrasse!

Stelzlager werden verwendet um Terrassenplatten ohne Mörtel verlegen zu können und dabei unter den Terrassenplatten einen Hohlraum zu schaffen, durch den das Oberflächenwasser ablaufen kann – so wird Ihre Holzterrasse gut vor Nässe und Feuchtigkeit geschützt. Das Wasser gelangt durch die offen gelassenen (nicht verfugten) Plattenfugen unter die Terrassenfläche und wird dort über ein Gefälle abgeleitet. Neben der Gewährung eines korrekten Wasserabflußes dienen Stelzlager ebenfalls dazu, etwaige Höhenunterschiede des Untergrundes auszugleichen – jedes Stelzlager ist individuell höhenverstellbar. Die Stelzlager werden unterhalb der eigentlichen Terasse an der Unterkonstruktion angebracht.

Zubehör

Bewertungen

Stelzlager: PlanoForm & NivoDeck - Stelzlager für Ihre Holzterrasse!

Stelzlager werden verwendet um Terrassenplatten ohne Mörtel verlegen zu können und dabei unter den Terrassenplatten einen Hohlraum zu schaffen, durch den das Oberflächenwasser ablaufen kann – so wird Ihre Holzterrasse gut vor Nässe und Feuchtigkeit geschützt. Das Wasser gelangt durch die offen gelassenen (nicht verfugten) Plattenfugen unter die Terrassenfläche und wird dort über ein Gefälle abgeleitet. Neben der Gewährung eines korrekten Wasserabflußes dienen Stelzlager ebenfalls dazu, etwaige Höhenunterschiede des Untergrundes auszugleichen – jedes Stelzlager ist individuell höhenverstellbar. Die Stelzlager werden unterhalb der eigentlichen Terrasse an der Unterkonstruktion angebracht.

Hier im Webshop bieten wir Ihnen Stelzlager aus schwarzem Kunststoff sowie aus Metall an. PlanoForm-Stelzlager sind Stelzlager aus Kunstoff - als Stelzlager-Material kommen dabei Polyethylen und Polypropylen zum Einsatz. Das besondere an an diesem Stelzlager ist der sehr große Verstellbereich: opitmal um große Höhendifferenzen des Geländes auszugleichen. Dieses Stelzlager kennzeichnet sich ebnfalls durch seine starke Belastbarkeit: es können Gewichte bis zu 800kg getragen werden.

Zusätzlich bieten wir Ihnen verzinkte Stelzlager an: NivoDeck-Stelzlager fallen deutlich kleiner als PlanoForm-Stelzlager aus: hier wird das Lager direkt an die Unterkonstruktion Ihrer Terrasse verschraubt. Schrauben und Imbusschlüssel sind im Lieferumfang natürlich vorhanden.

PlanoForm-Stelzlager

Diese Kunststoff-Stelzlager bieten wir Ihnen in 4 verschiedenen Größen an. Das besondere sind die zusätzlichen Gewindehülsen, die einfach auf das Lager aufgesetzt werden: so kann Ihre Holzterrasse noch höher gelegt werden. Beachten sie bitte, dass aufgrund mangelnder Stabilität es nicht empfohlen wird, gleichzeitig mehrere Gewindehülsen aufzusetzen.

PlanoForm-Stelzlager: 4 Größen für Ihre Holzterrasse

1. PlanoForm-Stelzlager mit dem Verstellbereich: 4 - 5,5 cm

• erweiterbar mit kleiner Hülse auf: 6 - 7,5 cm
• erweiterbar mit großer Hülse auf: 10 - 11,5 cm
• maximal 1 Hülse darf für das Stelzlager  eingesetzt werden

2. PlanoForm-Stelzlager mit dem Verstellbereich: 5,5 - 7,5 cm

• erweiterbar mit kleiner Hülse auf: 7,5 - 9,5 cm
• erweiterbar mit großer Hülse auf: 11,5 - 13,5 cm
• maximal 1 Hülse darf für das Stelzlager eingesetzt werden

3. PlanoForm-Stelzlager mit dem Verstellbereich: 7,5 - 11 cm

• erweiterbar mit kleiner Hülse auf: 9,5 - 13 cm
• erweiterbar mit großer Hülse auf: 12,5 - 17 cm
• maximal 1 Hülse darf für das Stelzlager eingesetzt werden

4. PlanoForm-Stelzlager mit dem Verstellbereich: 11 - 17,5 cm

• erweiterbar mit kleiner Hülse auf: 13 - 19,5 cm
• erweiterbar mit großer Hülse auf: 17 - 23,5 cm
• maximal 1 Hülse darf für das Stelzlager eingesetzt werden
• Bitte beachten Sie, dass der Verstellbereich bei dieser Version etwas größer als angegeben ist.

PlanoForm-Stelzlager: Ihre Vorteile

• Leichtes, sehr witterungsbeständiges Material
• Einfache, sichere, stufenlose Nivellierung der Stelzlager
• Optimale Abstützung durch wechselseitige Montage
• Sehr hoher Verstellbereich: in der größten Version (mit Zusatzaufsatz) bis zu 18 cm – optimal um große Höhendifferenzen auszugleichen
• Optional mit 2 Zusatzaufsätzen: ca. 2 cm / 5,5 cm ( es wird nicht empfohlen mehrere Aufsätze gleichzeitig zu verwenden )
• Schnelle, stabile Montage der Stelzlager auch zum Verbinden der Unterkonstruktion
• Gewicht: Hohe Belastbarkeit der PlanoForm-Stelzlager: bis 800 kg

NivoDeck-Stelzlager

Nivodeck-Stelzlager sind verzinkt und bieten eine sehr funktionale Nivellierhilfe für Unterkonstruktionen von Terrassen. Die Nivodeck-Stelzlager werden in einer Box geliefert: 30 Stelzlager sind hier enthalten, mit der sie eine Fläche von ca. 7,5 qm befestigen können. Schrauben und Imbusschlüssel liegen ebenfalls dabei.

NivoDeck-Stelzlager: Ihre Vorteile

• Leichtes, sehr witterungsbeständiges Material
• Einfache, sichere, stufenlose Nivellierung der Stelzlager
• Optimale Abstützung durch wechselseitige Montage
• komplett mit Schrauben und Imbusschlüssel
• Geringer Höhenaufbau der Stelzlager: Minimum 0,6cm
• Hoher Verstellbereich: max 3,5cm
• Schnelle, stabile Montage
• Nivellierung in Längs- und Querrichtung, Schrittdämpfung durch Klebeband (optional)
• Gewicht: Hohe Belastbarkeit: NivoDeckStelzlager können mit bis zu 600 kg belastet werden

Einbautipps für Ihre Holzterrasse

1. Zu Beginn ist es wichtig, dass Sie etwaige Unebenheiten wie Steine oder Unkraut entfernen.

2. Tipp: Zur Vermeidung von Unkraut verwenden Sie am besten Wurzelvlies.

3. Bei Geländen mit großen Höhenunterschieden verwenden Sie als Auflage für Ihre Unterkonstruktion PlanoForm-Stelzlager, bei geringeren Höhenunterschieden NivoDeck. Platzieren Sie nun die Auflagepunkte, also die entsprechenden Stelzlager, auf dem Gelände, wobei die Abtände der Stelzlager desto größer sein können je stärker die Unterkonstruktion ist.

Hier unsere Empfehlungen:

Unterkonstruktionsstärke / Abstand Stelzlager

45 mm / 70 cm

60 mm / 80 cm

80 cm / 100 cm

4. Der Belag wird jetzt mit einer Fuge von ca. 5 mm quer auf die Unterkonstruktion verlegt. Wir empfehlen dabei folgende Abstände:

Brettstärke / Balkenabstand

20 mm / max. 40 cm

25 - 26 mm / max. 50 cm

34 cm / max. 50 cm

45 cm / max. 50 cm

Vewenden Sie bei der Verlegung unbedingt je 2 Edelstahlschrauben pro Stelzlager (siehe Abbildung unten).
Tipp: Vorbohren und Vorsenken ergibt eine bessere Optik.
